Návrh modelů

Všechny modely jsou navrhovány kompletně ve 3D programu. Tento způsob dovoluje nejlépe odladit výsledné tvary, a zároveň odhalit případné konstrukční nedostatky a chyby ve srovnání s klasickým návrhem pouze ve 2D.

Výborná opravitelnost

Dřevěná konstrukce přináší rychlou a finančně nenáročnou opravitelnost. Žádné doplňkové výztuhy a tím i zvyšování hmotnosti modelu nejsou nutné. Poškozená část modelu se pod úkosem odřízne, na zbylé části se očistí zámky a nová konstrukce jednoduše napojí z nových dílů. Takto provedená oprava nezvýší hmotnost a model není prakticky limitován počtem oprav.

Jednoduchost stavby

Při výrobě stavebnic i výrobních přípravků je v maximální míře použito CNC obrábění. Veškeré díly (všude kde je to jen možné) jsou zazámkovány. To nám zaručí výslednou symetrii modelu a prakticky ani nedovolí díly slepit jinak.

Frézování výřezů

Při výrobě rozsypu používáme pouze frézování. Frézované díly se pak podstatně lépe lepí a spoj je mnohem pevnější při srovnání s pálením laserem. Je-li překližka řezána laserem, dochází v místě řezu k viditelnému opálení. lepený spoj má pak v místě opálené překližky podstatně nižší pevnost.



Návrhy a výroba stavebnic leteckých modelů

ASK 18 - 4m

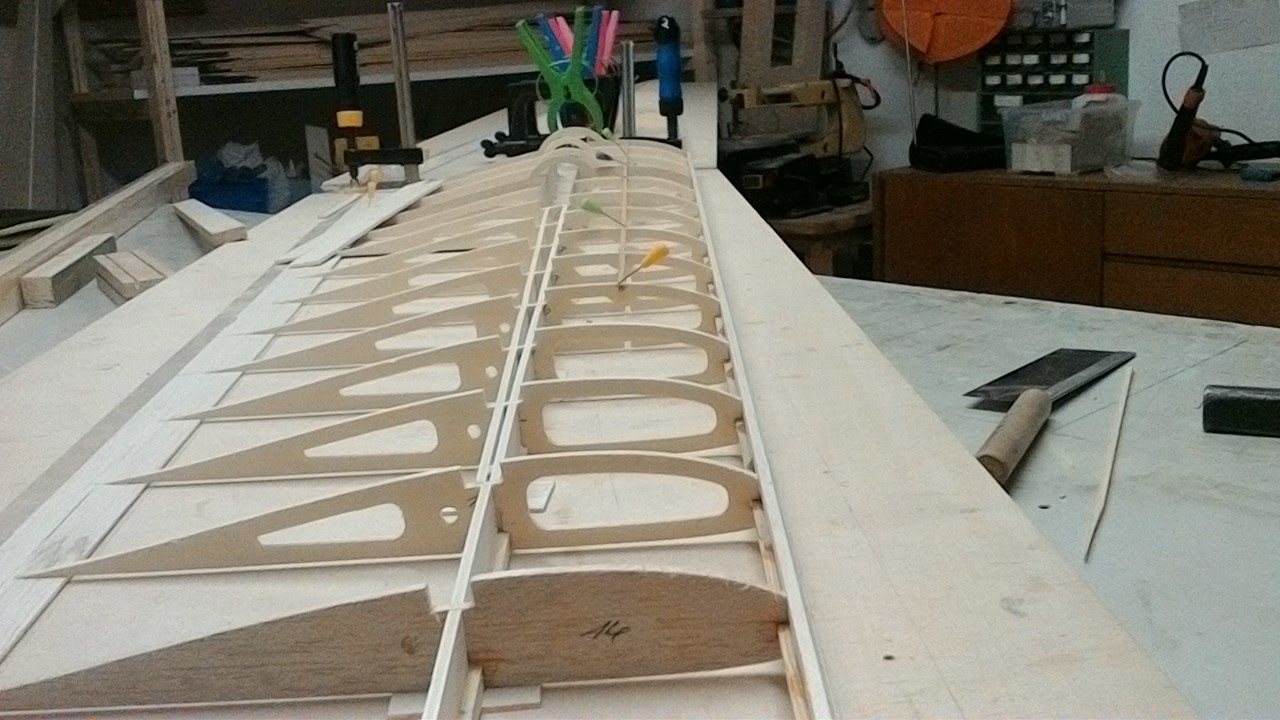

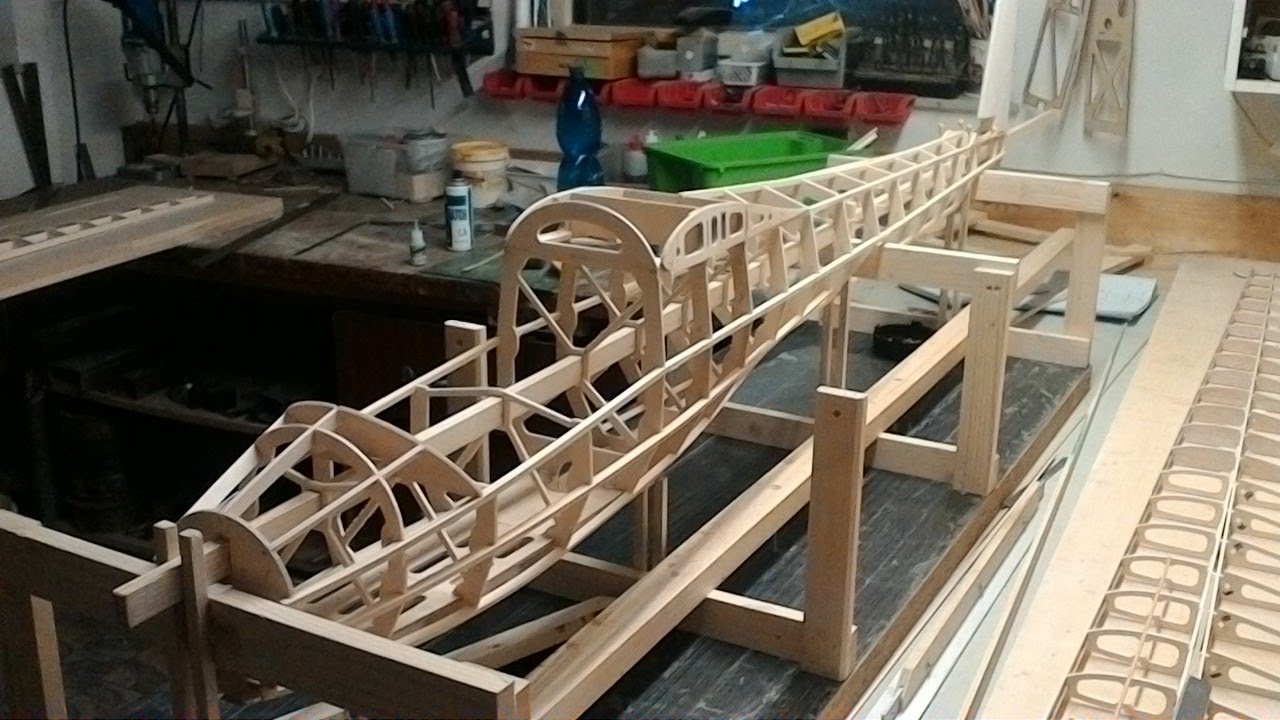

Model německého větroně smíšené konstrukce. Předloha větroně má trubkový svařený trup (což u modelu značně snižuje pracnost) a zvyšuje rychlost stavby. Rozsyp umožňuje stavbu jak klasické varianty, tak i variantu s nástavci křídel. V trupu je příprava pro zabudování pohonného elektromotoru (pod snímatelnou laminátovou špicí), případně je možné zabudovat vlečný háček.

Parametry modelu:

  • rozpětí: 4 nebo 4,2m (dle zvolené varianty)
  • délka: 1866mm
  • hmotnost: 4 - 5,6 kg (elektroverze)

Rozsyp obsahuje:

  • pevnostní díly z letecké překližky
  • nerezové dráty na závěsy kormidel
  • spojovací trubky VOP + pouzdra
  • čirá kabina (Vivak)
  • bíle probarvený laminátový kryt a laminátové přechody trup - podvozek
  • laminátové páky ke kormidlům a servům a ložiska závěsů kormidel
  • duralové výřezy baldachýnu

Cena v uvedeném rozsahu:

  • 4000,- Kč

Volitelné příslušenství (za příplatek):

  • VOP: 2x ploché servo
  • křidélka: 2x ploché servo
  • SOP: 1x standartní servo
  • brzdy: 2x mikroservo
zpět na všechny modely »
Tel.: +420 776 148 889

Kontaktní osoba:
Martin Urbanec
Karlín 200
Opatovice nad Labem
53345
MUrbanec@seznam.cz


Ke stavebnici dodáváme obrázkový návod s informacemi o těžišti, důležité kóty atd.
